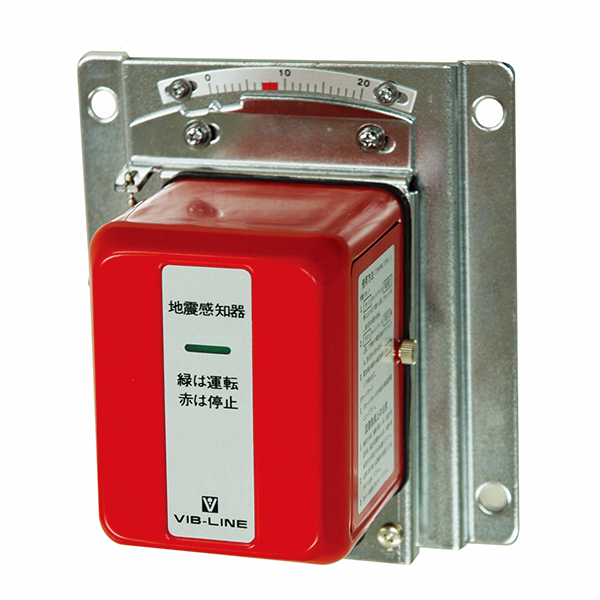

VIB-LINE　V-756-F・V-756R

感應到設定加速度以上的地震時即會工作，並進行接點輸出。
通過連接到設備側設置的自動停止條件,可抑制二次災害的裝置。

S波 1段級設定 地震感知器

• 安裝簡單 尺寸小巧玲瓏
• 獨特構造 實現長期穩定性
• 現場可進行設定值檢測


• VIB-LINE　V-756于1975年6月上市銷售，現在仍作為主要設備活躍在市場中。客戶長期以來的惠顧是信赖产品的最好證明。

型號:

V-756-F、V-756R

工作方式:

機械式 (重錘磁石方式)

外形尺寸:

147(W)×163(H)×103.5(D)mm

重量:

約1.6kg

設定加速度:

30～300 Gal 的任意 1點 (須出廠前固定)

檢測接點:

1C (無電壓接點)

復位方法:

• V-756-F / 手動復位
• V-756R / 遠程復位+手動復位

檢測方向:

水平全方向 (S波專用)

使用用途:

• 工廠電源、設備的控制
• 緊急遮斷閥的控制
• 廣播設備、監視攝影的啟動條件
• 立體停車場的運行控制

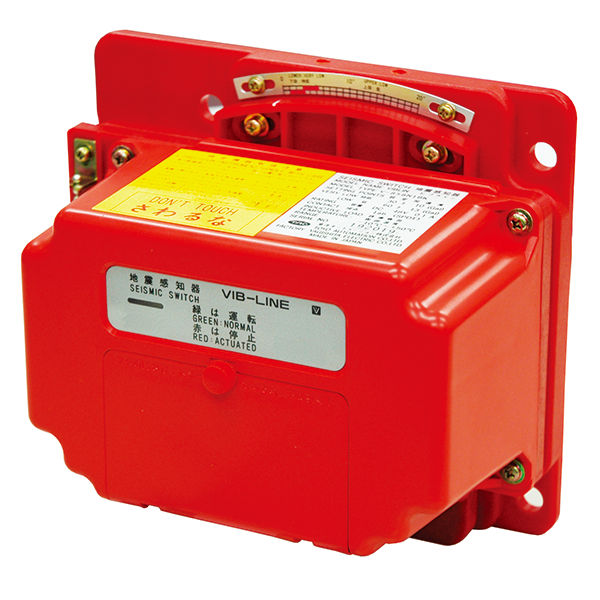

VIB-LINE　V-757N1-F

符合日本建築基準法

S波 1段級設定 地震感知器

• 安裝簡單 尺寸小巧玲瓏
• 獨特構造 實現長期穩定性
• 現場可進行設定值檢測

型號:

V-757N1-F

工作方式:

機械式 (重錘磁石方式)

外形尺寸:

190(W)×168(H)×100.6(D)mm

重量:

約1.0kg

設定加速度:

30～300 Gal 的任意1點 (須出廠前固定)

檢測接點:

1C（無電壓接點）

復位方法:

手動復位

檢測方向:

水平全方向 (S波專用)

使用用途:

電梯的控制等

VIB-LINE　V-858N1-F・V-859N1-F

符合日本建築基準法

S波 2段級設定 地震感知器

• 安裝簡單 尺寸小巧玲瓏
• 獨特構造 實現長期穩定性
• 現場可進行設定值檢測

型號:

V-858N1-F、V-859N1-F

工作方式:

機械式 (重錘磁石方式)

外形尺寸:

190(W)×168(H)×100.6(D)mm

重量:

約1.2kg

設定加速度:

30～300 Gal 的任意2點 (須出廠前固定)

檢測接點:

1C×2 (無電壓接點)

復位方法:

• V-858N1-F

1段級 可同時遠程復位+手動復位

2段級 手動復位

• V-859N1-F

1段級和2段級 可同時遠程復位+手動復位

檢測方向:

水平全方向 (S波專用)

使用用途:

電梯的控制等

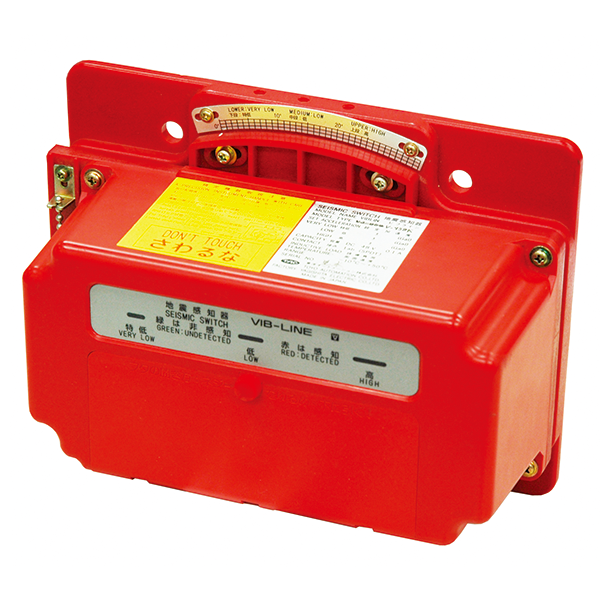

VIB-LINE　V-958-F

符合日本建築基準法

S波 3段級設定 地震感知器

• 安裝簡單 尺寸小巧玲瓏
• 獨特構造 實現長期穩定性
• 現場可進行設定值檢測

型號:

V-958-F

工作方式:

機械式 (重錘磁石方式)

外形尺寸:

230(W)×170 (H)×100.6 (D) mm

重量:

約1.8kg

設定加速度:

30～300 Gal 的任意 3點 (須出廠前固定)

檢測接點:

1C×3 (無電壓接點)

復位方法:

1段級 可遠程復位+手動復位
2段級 可遠程復位+手動復位
3段級 手動復位
2段級的遠程復位（有/無），可根據按鈕進行切換

檢測方向:

水平全方向 (S波專用)

使用用途:

電梯的控制等

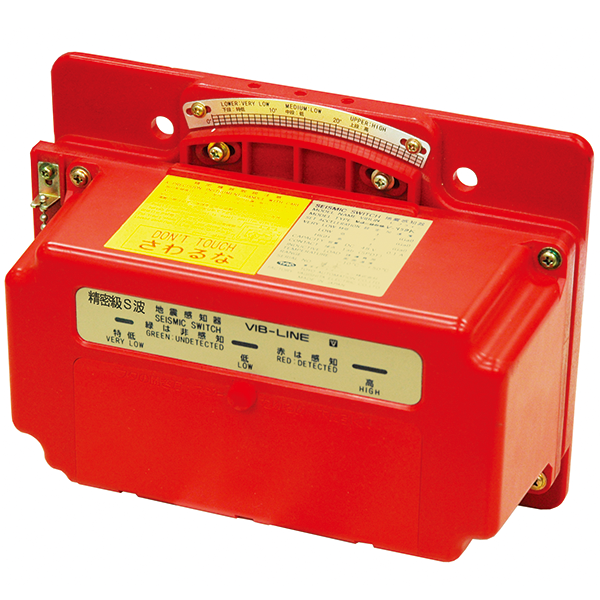

VIB-LINE　V-958S・V-858S

符合日本建築基準法

V-958S：精密型S波 3段級設定 地震感知器
V-858S：精密型S波 2段級設定 地震感知器

• 安裝簡單 尺寸小巧玲瓏
• 獨特構造 實現長期穩定性
• 現場可進行設定值檢測

型號:

V-958S、V-858S

工作方式:

機械式（重錘磁石方式）

外形尺寸:

230(W)×170 (H)×100.6 (D) mm

重量:

V-958S　/　約1.8kg
V-858S　/　約1.6kg

設定加速度:

30〜300 Gal 的任意2點或3點 (須出廠前固定)
精密級（設定加速度值±5％+5 Gal）/ 頻率特性0.1～5Hz

檢測接點:

V-958S：1C×3 (無電壓接點)
V-858S：1C×2 (無電壓接點)

復位方法:

V-958S

• 1段級 可遠程復位+手動復位
• 2段級 可遠程復位+手動復位
• 3段級 手動復位
  2段級的遠程復位（有/無），可根據按鈕進行切換

V-858S

• 1段級 可遠程復位+手動復位
• 2段級 手動復位

檢測方向:

水平全方向 （Ｓ波専用）

使用用途:

電梯的控制等

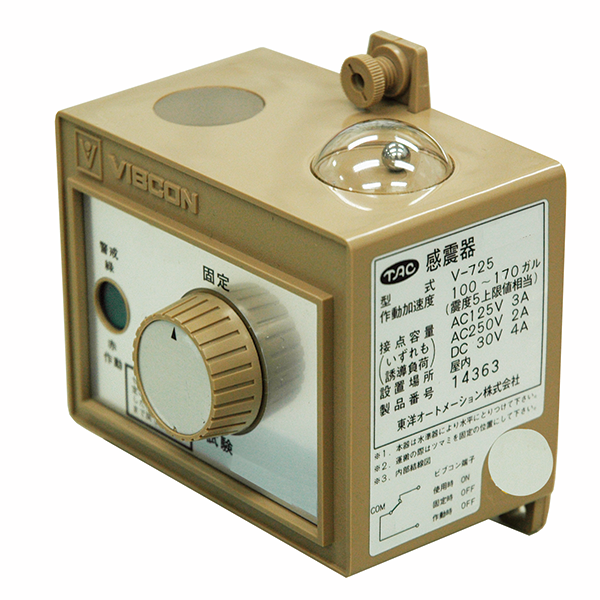

VIBCON　V-725

符合日本火災預防條例

簡易型S波 1段級設定 感震裝置

型號:

V-725

工作方式:

機械式（重錘磁石方式）

外形尺寸:

104(W)×107(H)×75(D)mm

重量:

約0.35kg

設定加速度:

水平動100〜170 Gal（設定值固定）

檢測接點:

1b（無電壓接點）

復位方法:

手動復位

檢測方向:

水平全方向（Ｓ波専用）

使用用途:

鍋爐的控制等

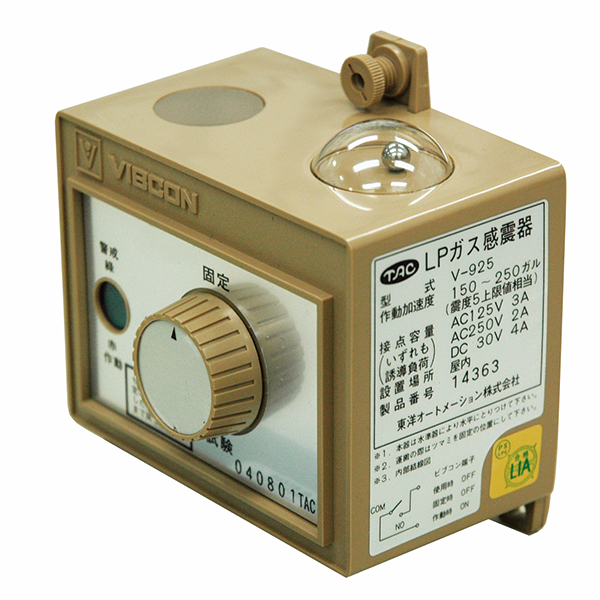

VIBCON　V-925

符合日本經濟產業省令

簡易型S波 1段級設定 感震裝置

型號:

V-925

工作方式:

機械式（重錘磁石方式）

外形尺寸:

104(W)×107(H)×75(D)mm

重量:

約0.35kg

設定加速度:

水平動150〜250 Gal(設定值固定)

檢測接點:

1a (無電壓接點)

復位方法:

手動復位

檢測方向:

水平全方向 (S波專用)

使用用途:

LP瓦斯設備等

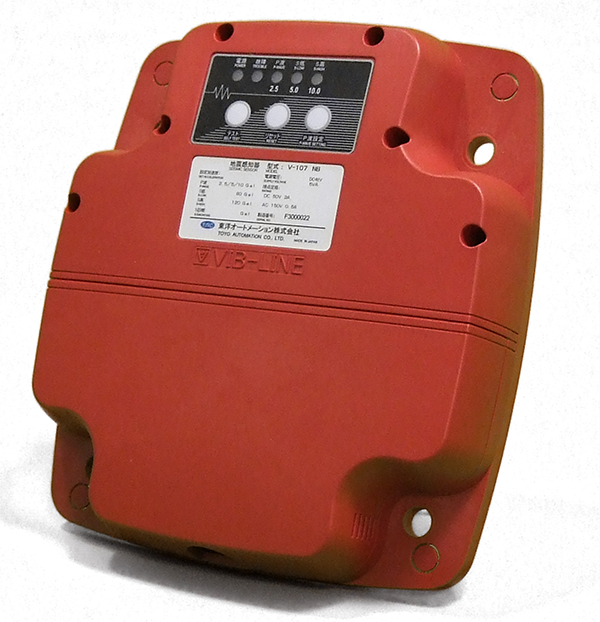

VIB-LINE　V-107P

符合日本建築基準法「電梯技術標準2016」年版

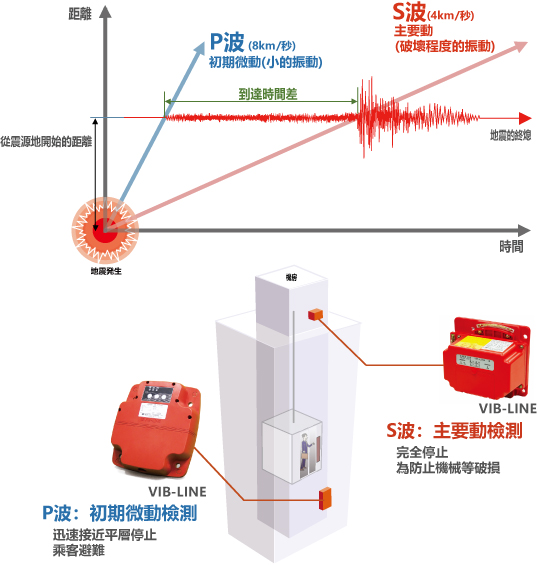

P波1段級設定 地震感知器

• 小巧玲瓏超薄型
• 可現場切換P波設定值
• 停電時24小時備用電池驅動(選項)、防水規格對應可 IP67(選項)
• 支持振動波形記錄功能(選項)

型號:

V-107P

工作方式:

電子式 (MEMS/靜電容量式)

外形尺寸:

180(W)×199(H)×40(D)mm

重量:

約0.6kg

検出波:

P波

電源電壓:

AC100V 或 DC24V

設定加速度:

P波：2.5、5、10 Gal的任意1點（現場可根據按鈕切換選擇）

檢測接點:

1a (無電壓接點)

復位方法:

P波：自動復位 (作動信號保持時間10、35、45、60秒的任意1點、經由撥動開關進行選擇設定）

檢測方向:

P波：垂直方向

使用用途:

電梯的控制等

其他可對應的選項機能:

• 防水規格 IP67
• 振動波形記錄功能
• 停電時24小時對應

※關於規格的詳細請咨詢本公司

VIB-LINE　V-107CF

符合日本建築基準法「電梯技術標準2016」年版

P波1段+S波2段級設定 地震感知器

• 小巧玲瓏超薄型
• 可現場切換P波設定值
• 一台同時感知P波和S波
• 停電時24小時備用電池驅動(選項)、防水規格對應可 IP67(選項)
• 支持振動波形記錄功能(選項)

型號:

V-107CF

工作方式:

電子式（MEMS/靜電容量式）

外形尺寸:

180(W)×199(H)×40(D)mm

重量:

約0.6kg

検出波:

P+S波

電源電壓:

DC24V（其他規格請聯繫我們）

設定加速度:

P波: 2.5、5、10 Gal的任意1點（現場可根據面板按鈕切換選擇）
S波: 《例》 80 Gal （低）、120 Gal（高）

檢測接點:

1a×3 (無電壓接點)
1a×1 (故障出力/無電壓接點)

復位方法:

P波：自動復位（作動信號保持時間10、35、45、60秒的任意1點、經由撥動開關進行選擇設定）（出廠前固定為45秒）
S波（低）: 可遠程復位+手動復位
S波（高）: 手動復位

檢測方向:

P波：垂直方向
S波：水平全方向（3軸合成）

使用用途:

電梯的控制等

其他可對應的選項機能:

• 防水規格 IP67
• 振動波形記錄功能
• 停電時24小時對應

※關於規格的詳細請咨詢本公司

VIBRA-ACE　V-012P-F

初期微動専用地震感知器

P波1段級設定 地震感知器

型號:

V-012P-F

工作方式:

電子式

外形尺寸:

150(W)×200(H)×60(D)mm

重量:

約0.8kg

供給電源:

AC100V 或 DC24V

設定加速度

P波: 2.5／5 Gal 或 5.0／10 Gal的任意1組（須出廠前固定）

檢測接點:

1a（無電壓接點）

復位方法:

自動復位
作動信號保持時間10～60秒之間設定（須出廠前固定）

檢測方向:

上下方向（P波専用）

使用用途:

• 電梯的控制等
• 与紧急地震速报共同设置可提升其可靠性。

VIBRA-ACE　V-014-F

符合日本建築基準法

P波1段+S波2段設定地震感知器

型號:

V-014-F

工作方式:

電子式

外形尺寸:

150(W)×200(H)×60(D)mm

重量:

約0.8kg

供給電源:

AC100V 或 DC24V

設定加速度:

• P波：2.5／5 Gal 或 5／10 Gal的任意1組 (須出廠前固定)
• S波：30～300 Gal 的任意2點 (須出廠前固定)

檢測接點:

1ａ×３（無電壓接點）

復位方法:

• 1段級 P波：自動復位
  作動信號保持時間10～60秒之間設定（須出廠前固定）
• 2段級 可遠程復位+手動復位
• 3段級 手動復位

※ 2段級的遠程復位（有/無），可根據按鈕進行切換

檢測方向:

（Ｐ波）上下方向＋（Ｓ波）水平全方向

使用用途:

電梯的控制等
